立式磨的結構原理、性能特點及工業應用
立式磨屬于輥?zhàn)有捅P(pán)磨機一類，因?yàn)槌揽枯佔拥淖灾?strong>研磨物料外還有拉緊系統對輥?zhàn)拥膲毫⑽锪蠅核?，所以又稱之為壓輥磨以便與懸輥磨（即雷蒙磨）區別。

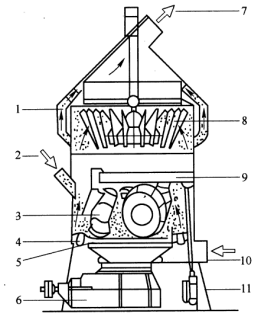

圖1所示為我國引進德國Pfeiffer公司技術制造的MPS立式磨的結構圖，它主要由磨輥、磨盤、加壓裝置、傳動裝置、分級（分離）器及殼體等組成。磨機中部設有液壓拉緊及傾斜安裝的3個固定研磨輥，輥?zhàn)酉旅嬖O(shè)有由行星齒輪減速箱驅動的旋轉的研磨盤。被磨物料由設在機殼側壁的給料口給到研磨盤上面，靠輥?zhàn)拥淖灾睾屠o系統的壓力將物料磨碎。機器是密封的，可采用負壓或正壓操作。
1—旁路；2—給料；3—研磨輥?zhàn)樱?—噴嘴環；5—研磨盤；6—磨機減速箱；7—產品與空氣；8—分級機葉片；9—壓力框架；10—空氣或熱氣入口；11—液壓拉緊系統；
立式磨研磨盤周圍有一圈孔口，氣流經這些孔口向上運動，將磨細的物料送至上部的分級機。分級機為旋轉葉輪式，細?？梢酝ㄟ^(guò)葉片從上部排出，粗粒則被葉片阻留而返回研磨區。對于潮濕物料，可使用熱風，將物料干燥至水分含量為0.5%以下。
HLM立式磨粉機
進料粒度 | 50mm | 產 量 | 9-70t/h |
【應用領域】: 建材、化工、冶金、涂料、造紙、橡膠、醫藥、食品等領域濕度6%以內、莫氏硬度7級以下的非易燃易爆物料的粉磨加工。
【適用物料】:高嶺土、重晶石、螢石、滑石、水渣、灰鈣粉、硅灰石、石膏、石灰石、磷礦、大理石、鉀長石、石英砂、膨潤土、錳礦等硬度莫氏7級以下的物料
產品簡介：
HLM系列立式磨粉機是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款高效節能、烘干兼磨粉功能的系列化先進粉磨設備。
桂林鴻程-粉體設備制造專家。除了生產本文提及的立式磨之外，桂林鴻程還為廣大金屬礦、非金屬礦、藥材、食品及化工原料加工領域提供其他高效、環保、價格合理的粉碎設備。立式磨-桂林鴻程礦山設備制造有限公司。桂林市場部訂購熱線：0773-366 1663
