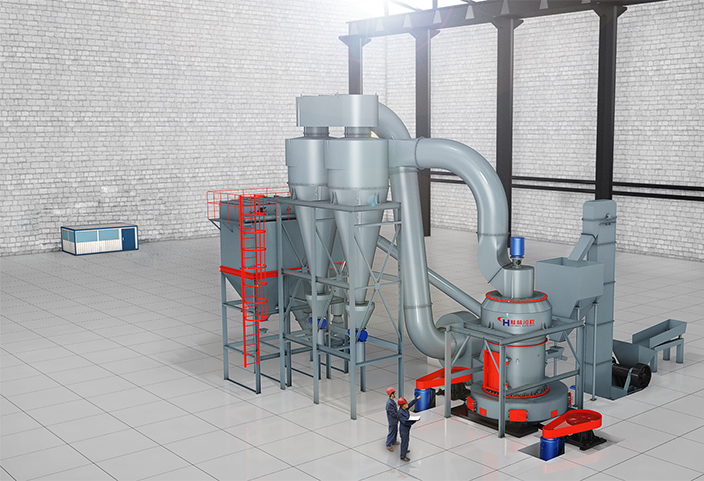

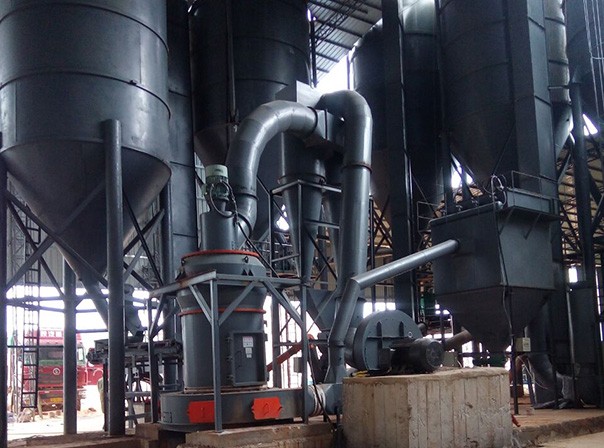

HC縱擺式磨粉機主要由主機、給料機、分級機、鼓風機、管道裝置、儲料斗、電控系統、收集系統等組成。

HC縱擺式磨粉機主機主要由底座、中心軸架、磨環、梅花架總成、磨輥總成、中心軸、鏟刀架、鏟刀座總成、罩筒等結構組成。進行碾壓磨粉的工件磨環、磨輥采用耐磨材料經鑄造而成，其與物料的接觸面都經過耐磨處理。系統的動力裝置可采用減速機傳動和雙傳動裝置兩種方式。分級機采用強制性渦輪分級機，輸送給料系統可根據不同的物料進行選配。收集系統可選雙旋風加脈沖除塵器的閉路收集系統及全脈沖收集的開路系統。控制系統可根據客戶需求選擇全自動控制以及遠程控制等模式。

工作原理：

物料經顎式破碎機破碎成符合規格的粒度，經畚斗式提升機提升到儲料斗，再由給料機定量送入主機腔進行研磨，主機腔內支撐在梅花架上磨輥裝置繞中心軸旋轉，磨輥在離心力的作用下水平向外擺動，從而使磨輥壓緊磨環，磨輥同時繞磨輥軸自轉。旋轉的鏟刀揚起的物料被拋向磨輥與磨環之間，因磨輥的輥碾而達到粉碎和研磨作用。磨碎的粉末被鼓風機的氣流吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內重磨，細度合乎規格者隨風流入旋風收集器，收集后經出粉管排出即為成品（成品粒度可高達0.008mm），凈化后的氣流經旋風上端的管道流入鼓風機，風路是循環的，除鼓風機至研磨室為正壓外，其余管路內氣流均在負壓下流動，室內衛生條件較好。由于物料所含水份在研磨時受熱蒸發為氣體，管路中各法蘭接合處、進料口等處泄入風管的氣體導致循環風路中的風量增加，這些增加的風量經鼓風機和主機之間的余管導至簡易收集器，隨同風流帶入的粉末經收集后由集灰斗排出。
